  在工业领域，测量技术作为制造体系的核心质量保障环节，面临着既要突破精度阈值，又需适应多元化工业场景的创新需求。本文便以工业测量设备选型为核心，对比分析关节臂（Measuring Arm）与三坐标测量仪（CMM）的技术特性、应用场景及组合优势。通过数据化案例与技术解析，为您提供从单设备选型到协同应用的决策框架，助力实现降本增效与质量提升的双重目标。

  关节臂是高精度便携式三坐标测量设备，类似于多轴机器人，在每个轴位（关节处）均配备角度编码器，其核心原理是通过臂长和实时角度的变化来计算空间探针的三维坐标。操作人员将探针与测量点接触，或将其与激光扫描头结合，进行面对面的数据采集，以获得物体几何形状、GD&T参数和高密度点云。该设备广泛部署于现场应用环境中，如产品质量检验、模具尺寸控制、工件数字建模及快速原型分析等。

  三坐标测量仪是一种基于精密导轨结构的高精度计量设备，通常由X、Y、Z三个相互垂直的导轨构成，经过测量探头沿导轨精确移动。测量工件时, 测头在工件上取点，并在此坐标系下进行计算从而得出工件相较于机器的位置。机器三轴都配有长度测量系统，能够精准测量并记录各轴的移动，并将这一些数据传送到电脑系统，再转化成机器坐标系下的坐标值。测量软件再依据这一些坐标值依据一定的规则进行计算以此来实现测量功能。

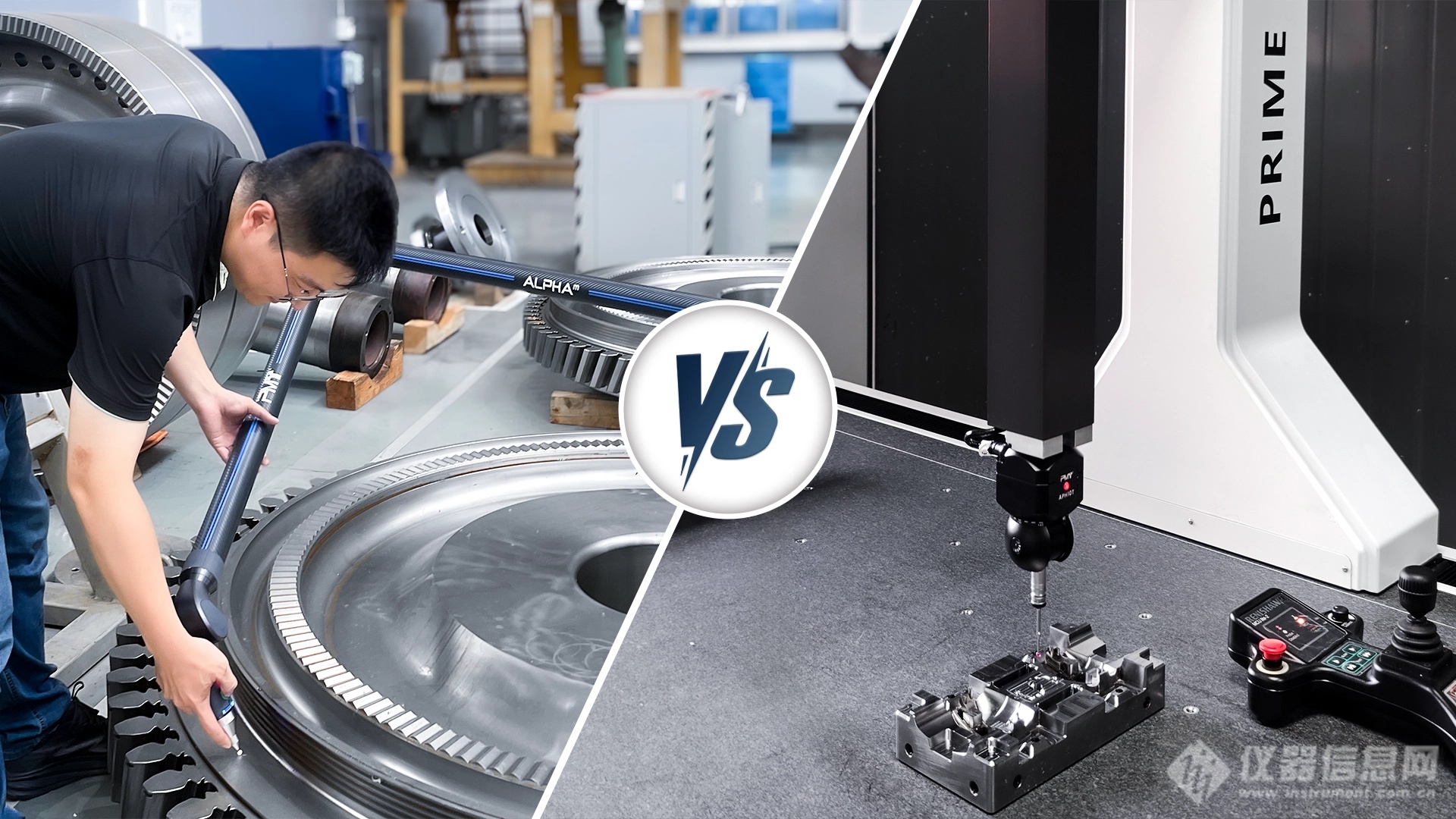

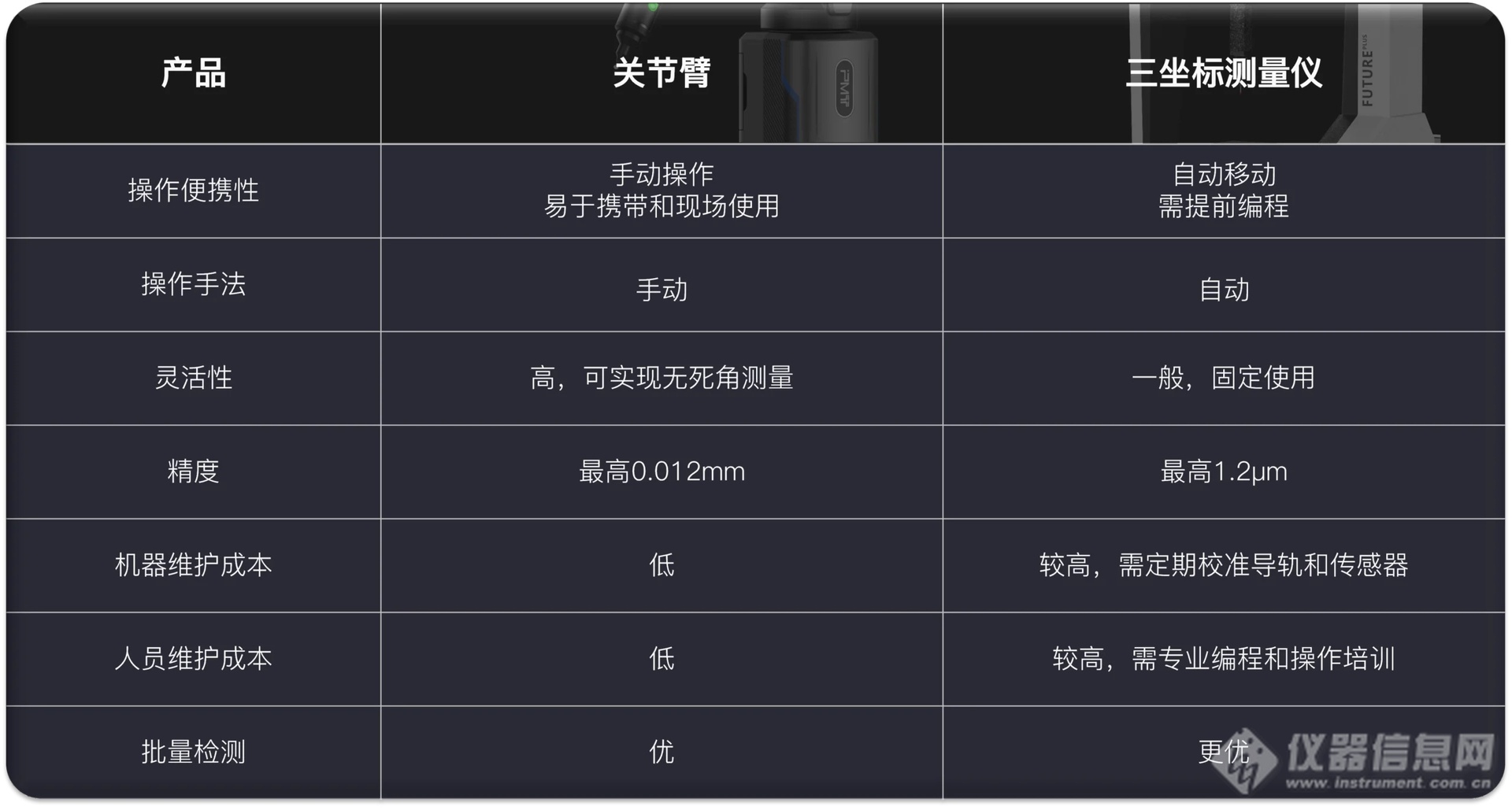

  检测精度及场景：派姆特「PMT」关节臂测量精度单点最高可达012mm，因其轻量化设计的特点使得关节臂易于搬运，且使用温度较灵活，无惧粉尘干扰，大范围的应用于各工业现场测量场景；三坐标测量仪则需要在恒温恒湿以及极其稳定的环境下使用，虽然具备较为严苛的使用场景，但最高可达1.2μm的检测精度。

  待检测工件特性：关节臂无需拆卸，多自由度检测，适用于大型工件及各类复杂曲面的检测，尤其在工装领域具有难以替代的作用；而三坐标测量仪不易搬运、超高测量精度的特性决定其更适合微型精密件、批量小型工件的检测。

  经济价值：若企业以现场快速响应、实时调装、中小批量检测为主，关节臂的全周期投资回报率更高；若聚焦精密计量、实验室认证级检测，三坐标的长期价值将随检测量级递增而凸显。

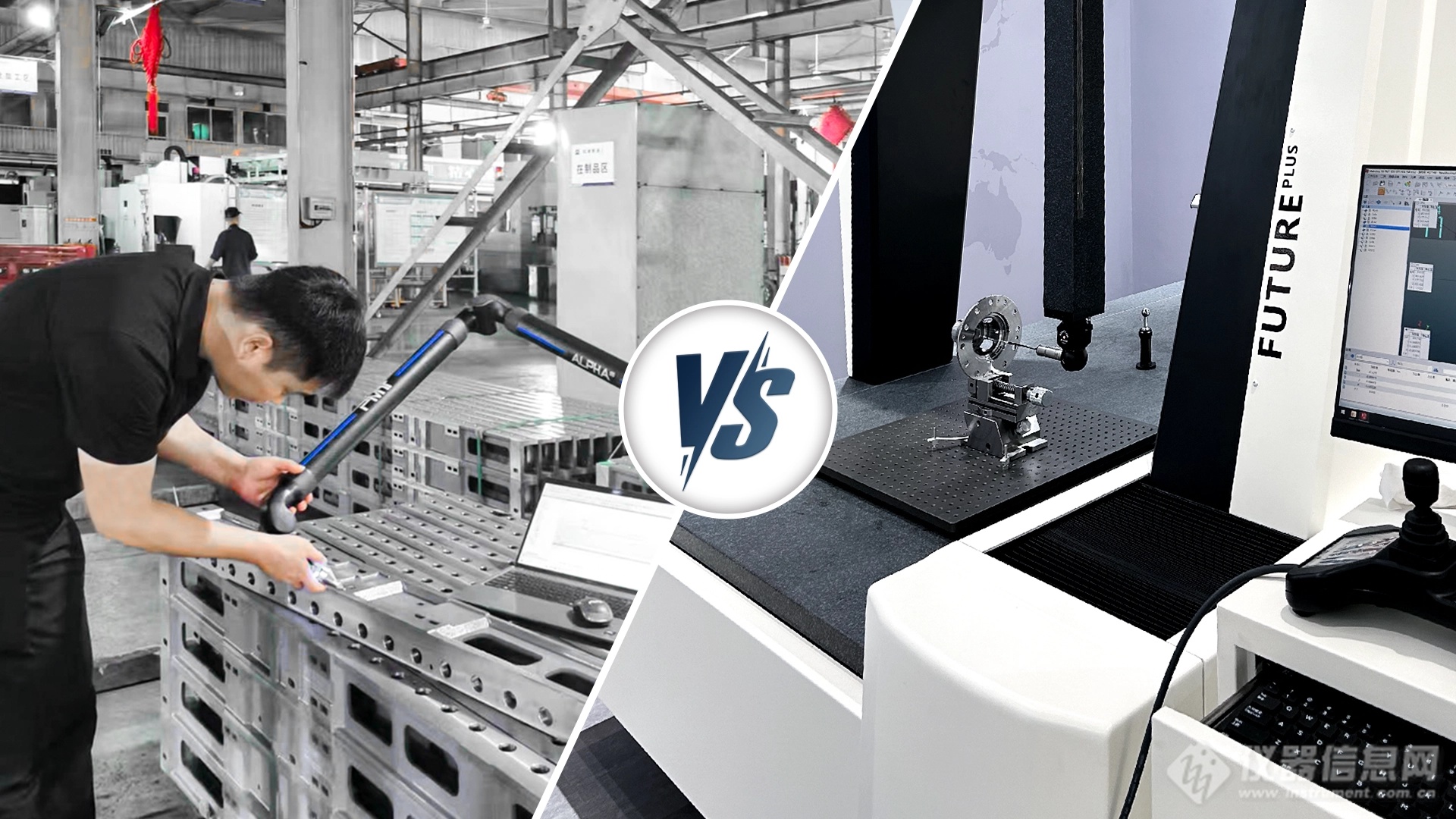

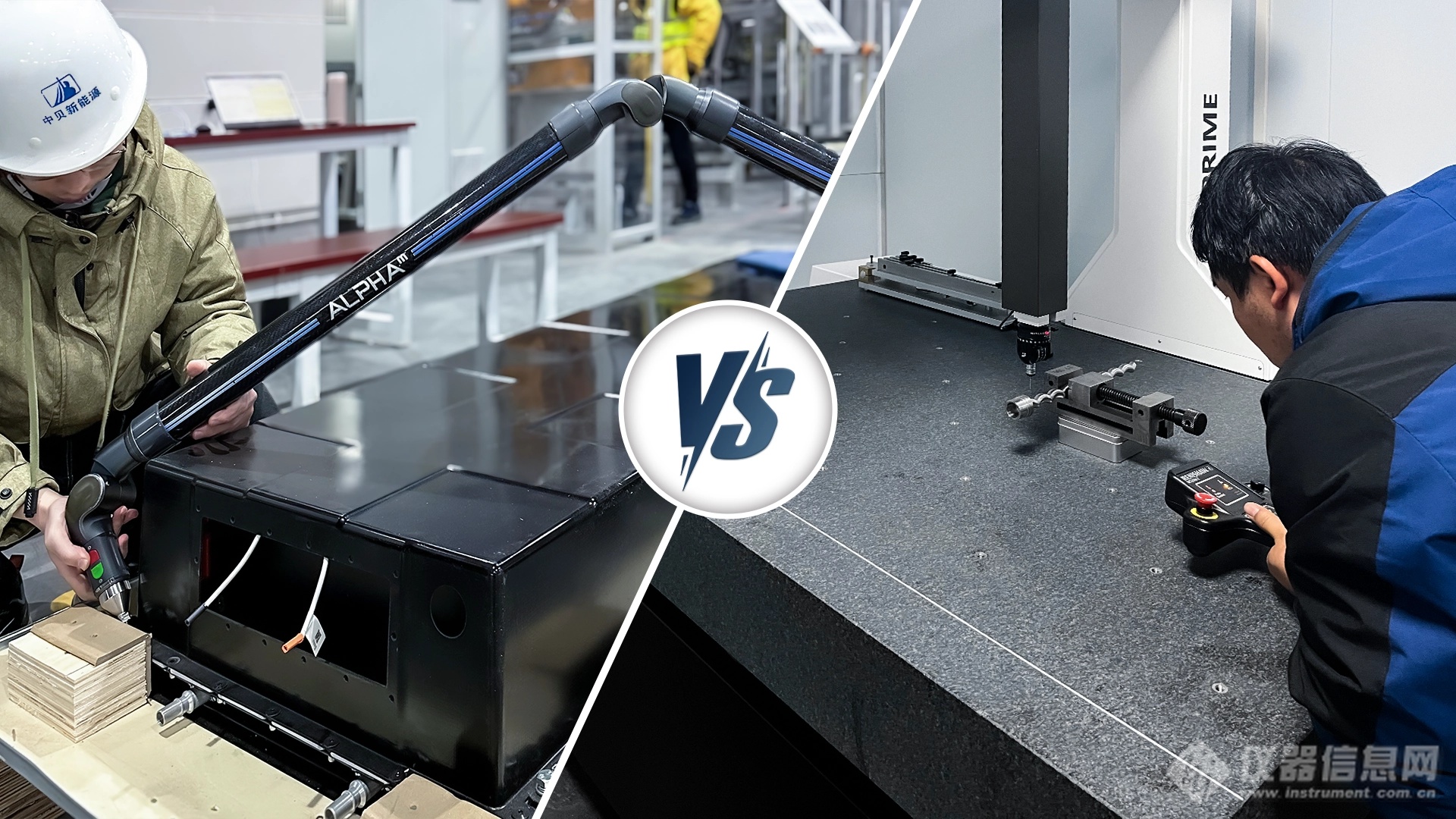

  因此，关节臂与三坐标两者之间无绝对优劣之分，它们在不同测量场景中都有着无法替代的作用。以下内容将为您在选择仪器时提供更全面的建议。

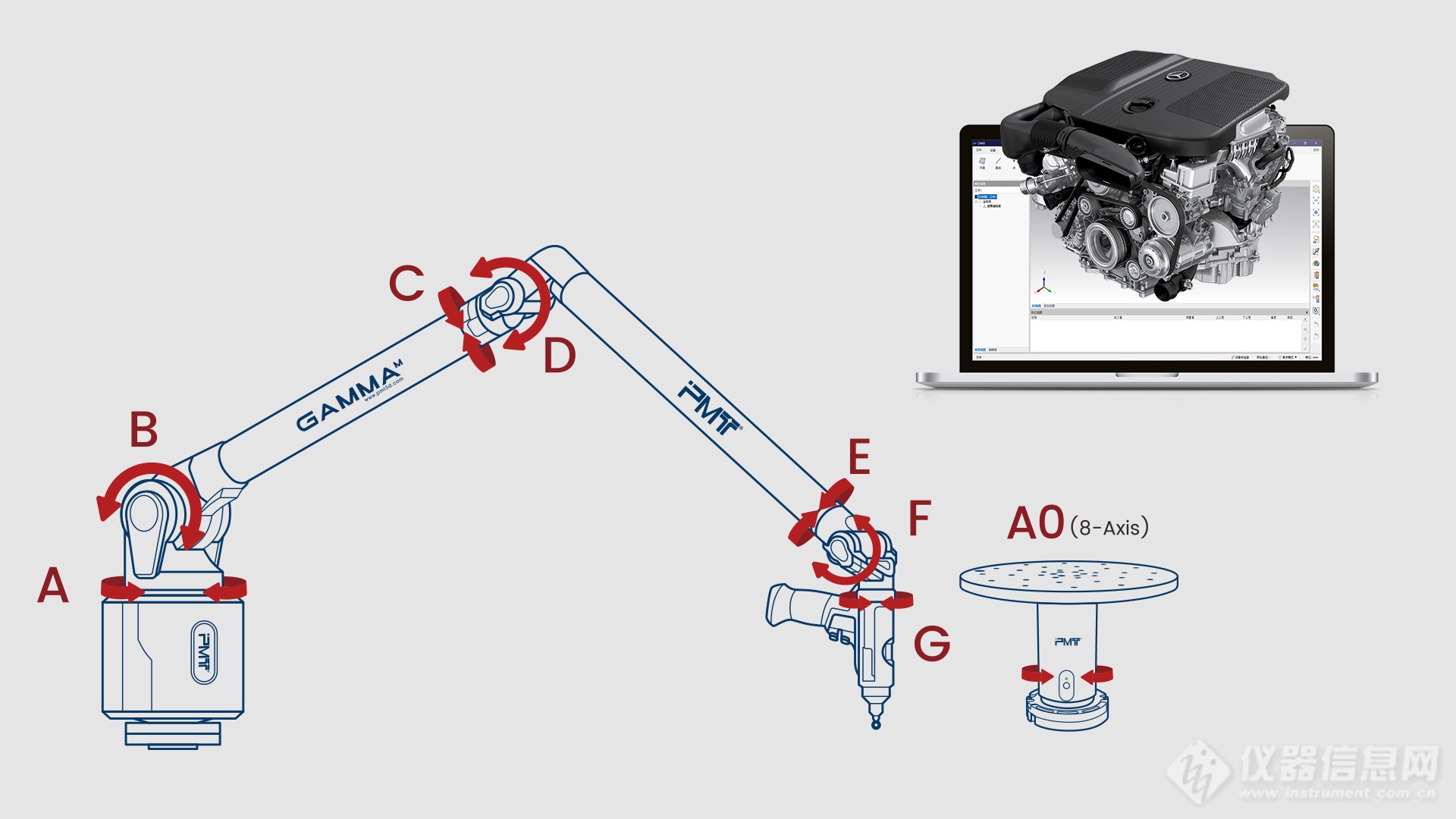

  派姆特「PMT」关节臂测量机，凭借卓越技术实力通过ISO 10360欧洲标准、CE认证、Rohs环保认证以及IP防尘防水试验认证，构建起从核心制造到终端应用的全自主可控体系。支持接触式、非接触测量模式任意切换，支持叉测头、8轴系统，实现多场景应用一体化的目标融合。

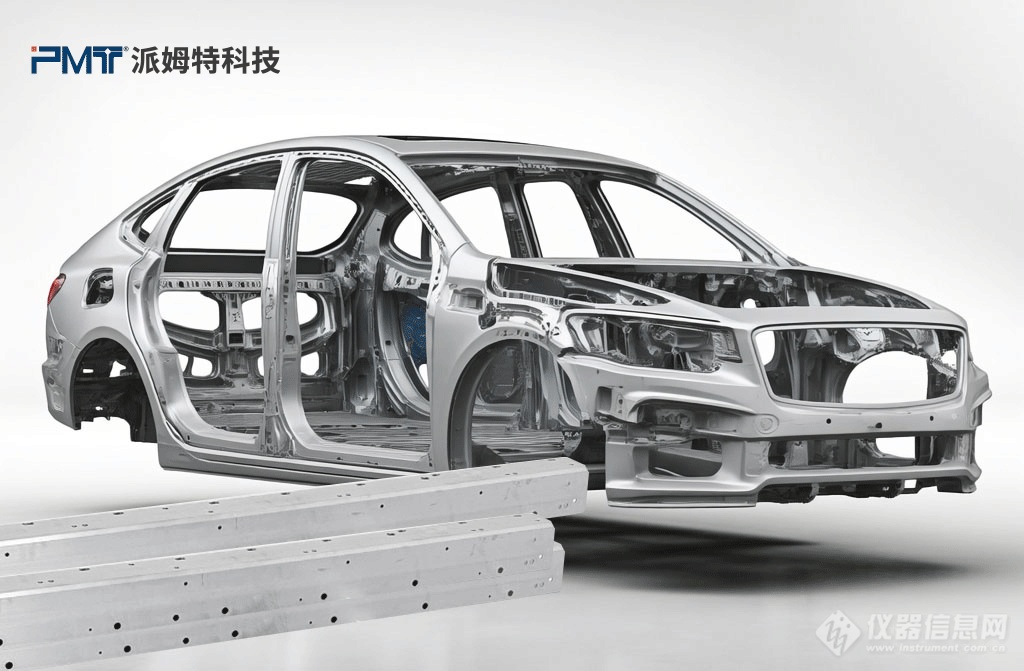

  铝合金型材质不仅是新能源汽车电池盒的重要组成部分，还大范围的应用于车身结构、驱动系统和充电设施的制作的完整过程中。在新能源汽车市场持续快速地发展的态势下，对型材的精度和可靠性要求日益严苛。

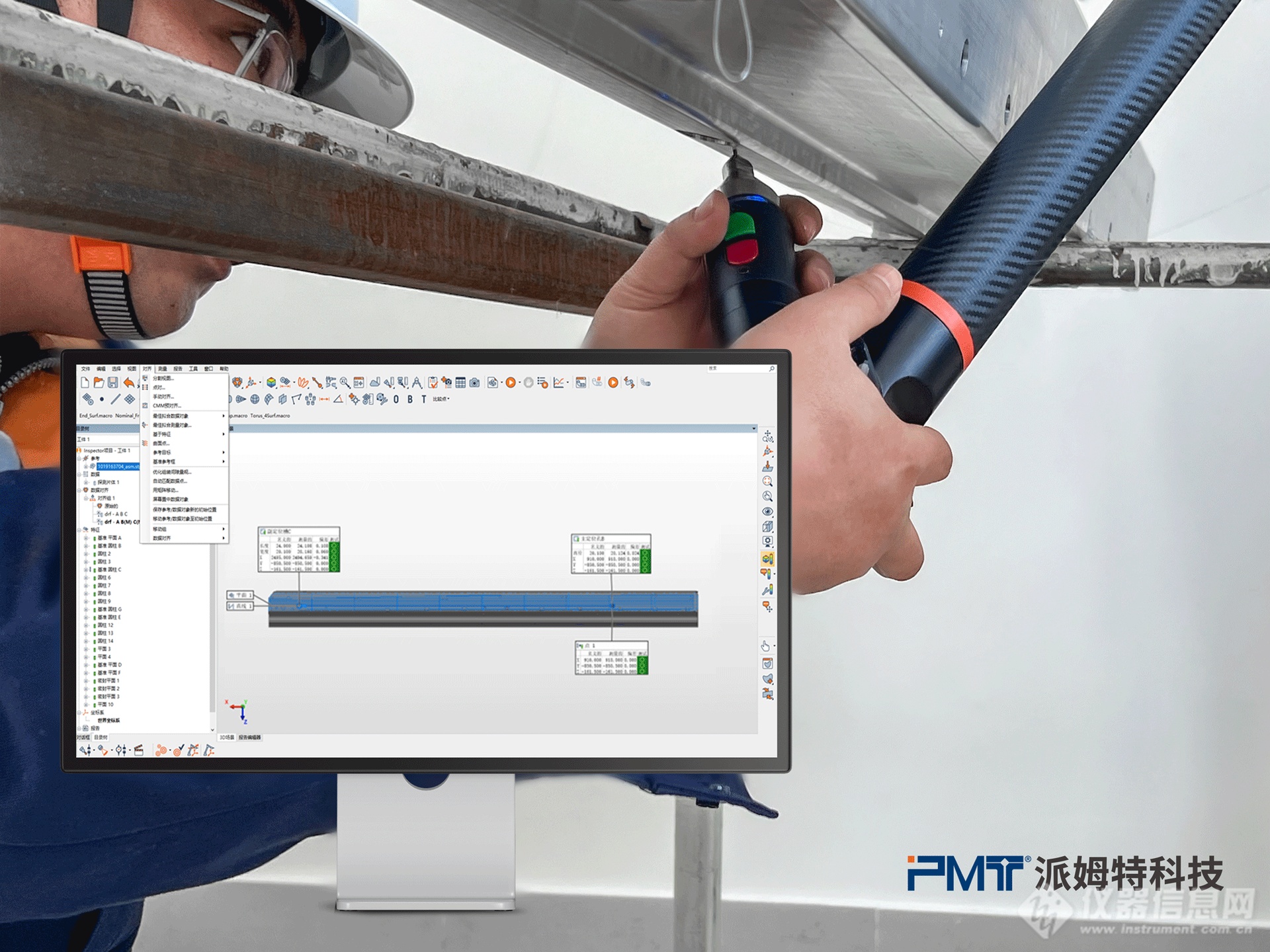

  针对型材检测场景（孔位校核、形位公差等核心指标），关节臂可灵活采用“平面、轴、中心点”法构建基准坐标系。PMT关节臂凭借大量程、灵活性的特点，可实现全尺寸无死角特征采集，精准获取型材内外直径、球径、锥角、平面度、圆柱度等关键参数，完美适配大尺寸型材的多场景检测需求。

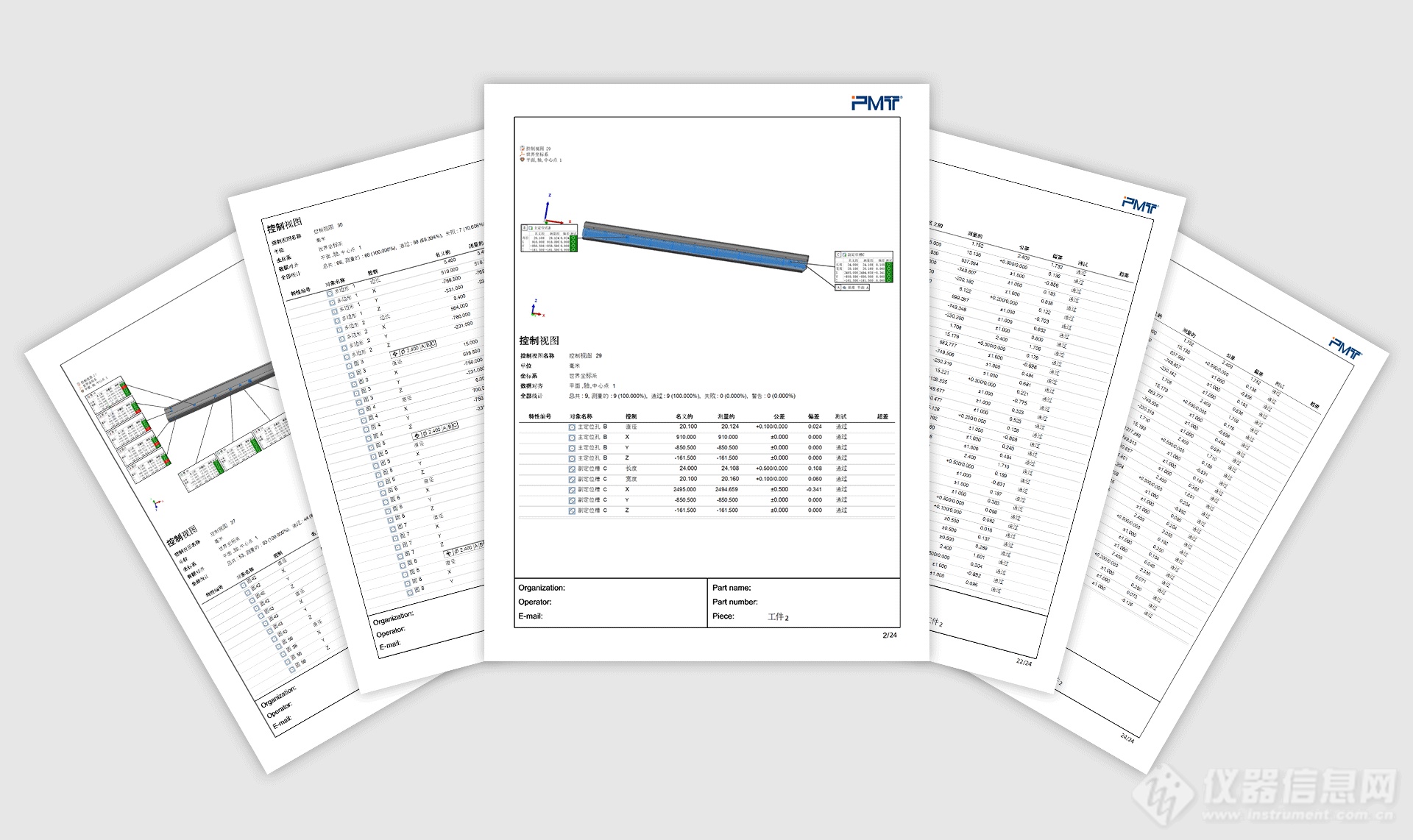

  测量工作完成后，通过数模与实时测量数据的对比分析，快速评估公差是否在标准范围内。将所需数据导出为step和igs等格式，报告存档功能可无缝对接企业质量管理系统，实现检验测试的数据的全生命周期追溯。

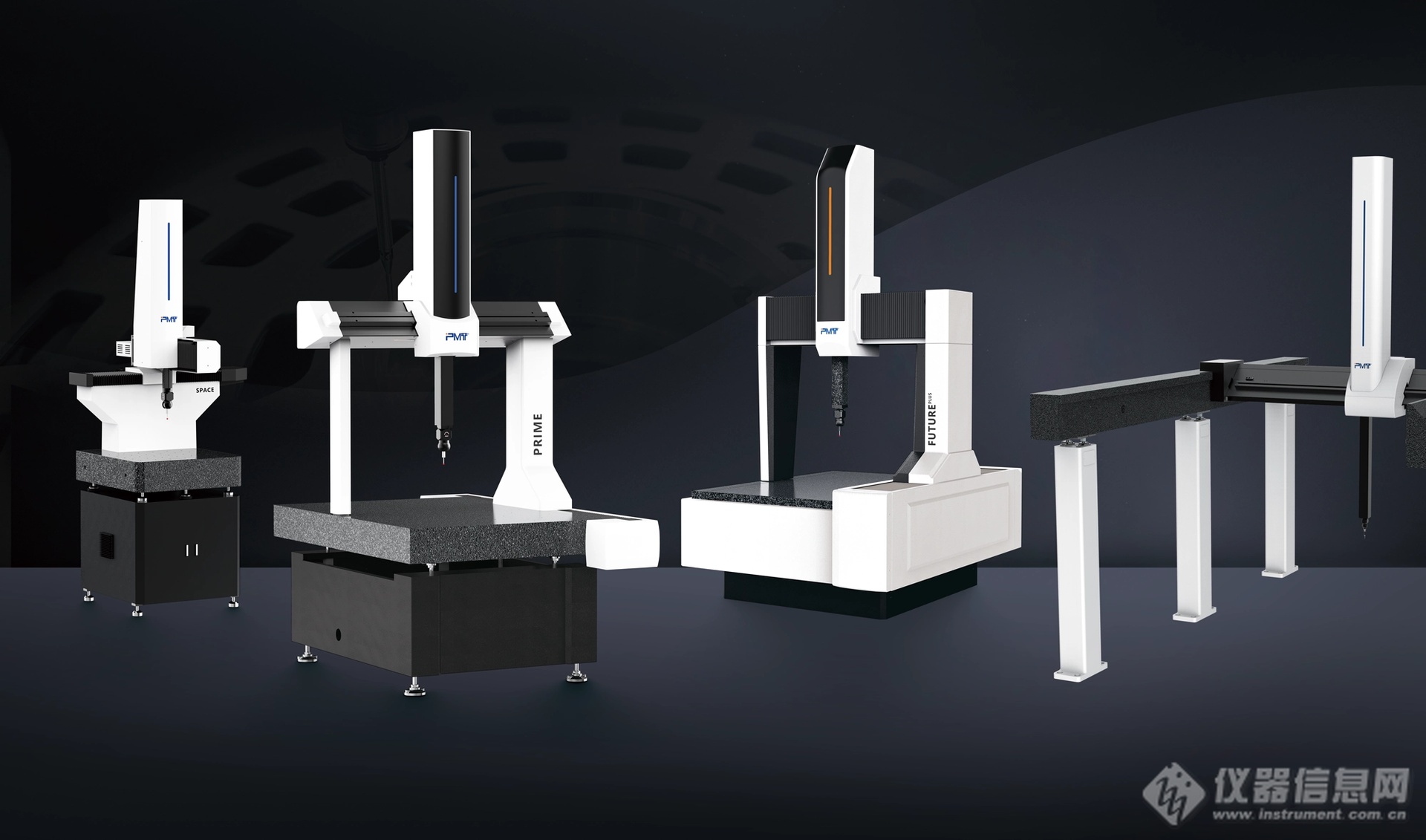

  PMT全系列三坐标测量机，覆盖从计量室高精度检测到车间现场快速测量的多样化需求。

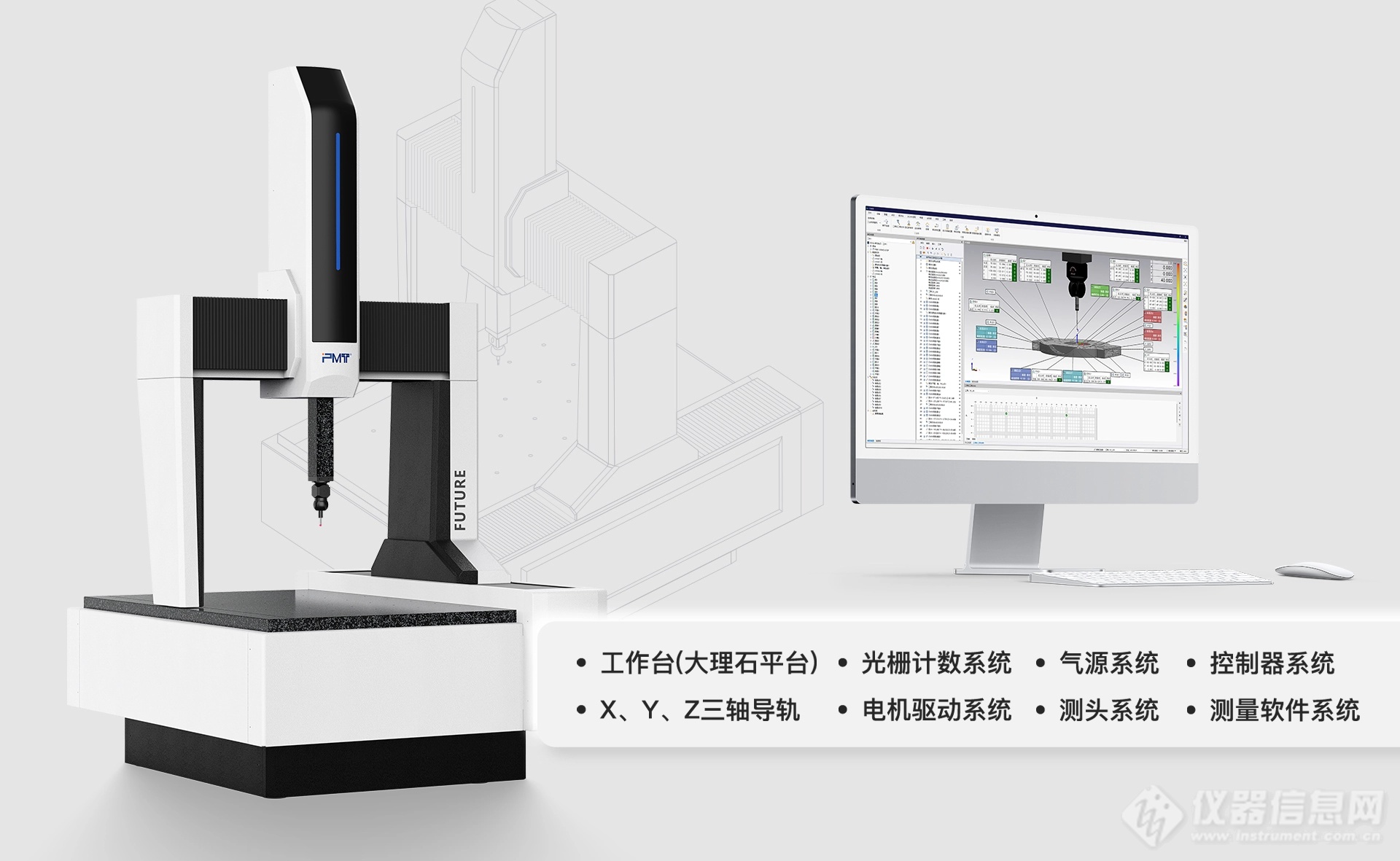

  FUTURE系列：旗舰级高精度桥式三坐标，专为计量室和严苛标准件打造，性能卓越；

  SPACE系列：车间型三坐标，突破环境限制，无需气源，特别适配加工现场的快速检测需求；

  LOONG系列：大尺寸测量专家，提供超大级别测量范围，从容应对大型工件挑战。

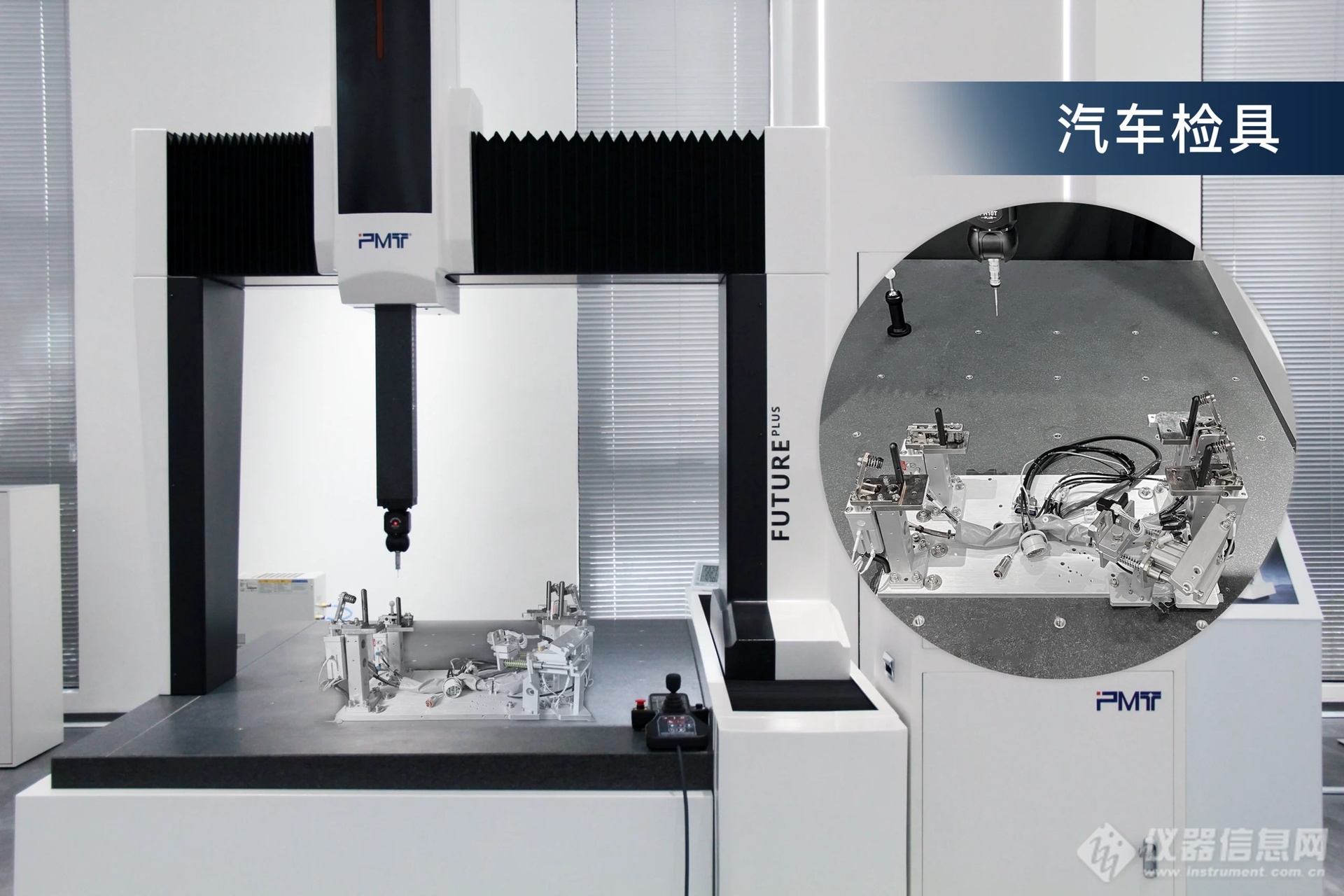

  汽车检具：当面对汽车仪表盘检具±0.01mm的关键尺寸与形位公差的严苛验收要求，以及周期性强制批量检定时， PMT FUTURE桥式三坐标可通过编程实现无人化检测，相较人工操作效率提升70%且避免人为读数偏差，完美胜任此次工作。

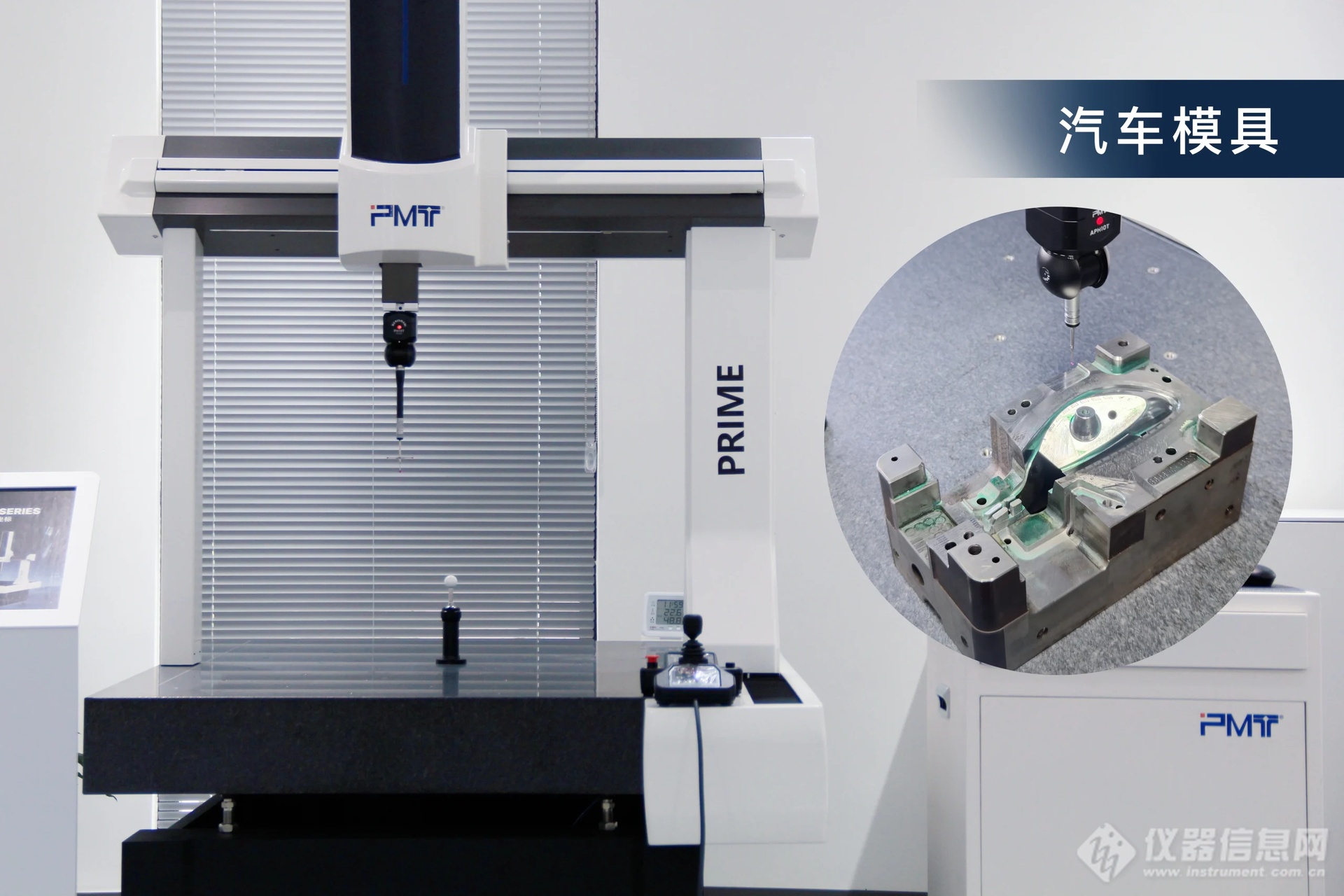

  汽车模具：当需验证模具型面与设计CAD模具的尺寸一致性及公差要求在±0.03mm及保证稳定时，PMT PRIME桥式三坐标可更好地分析型面配合度、定位孔的位置偏差，识别可能会引起产品的变形局部区域（如圆角过度、加强筋等）。

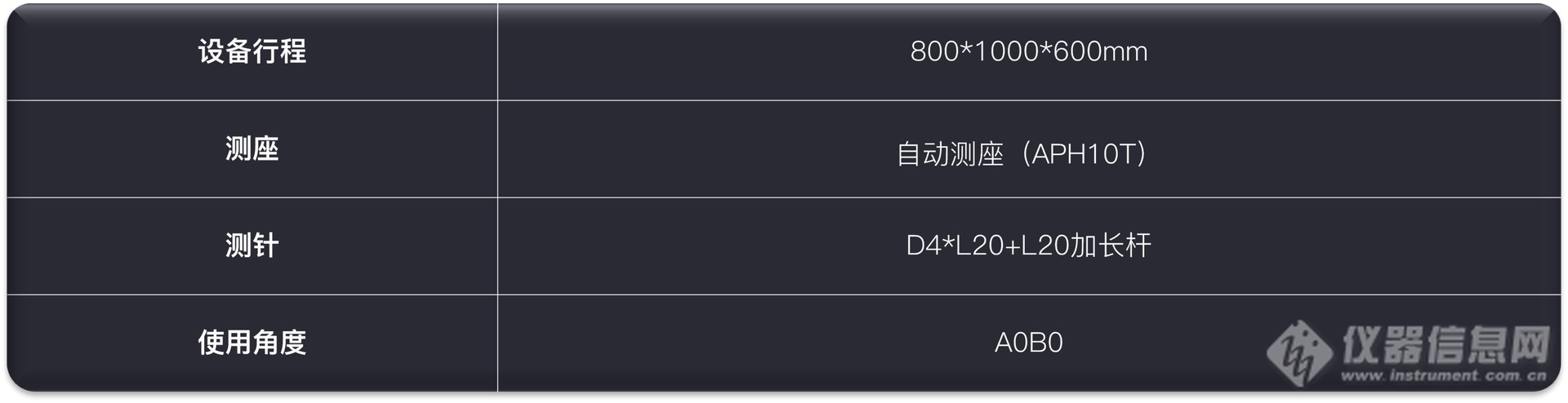

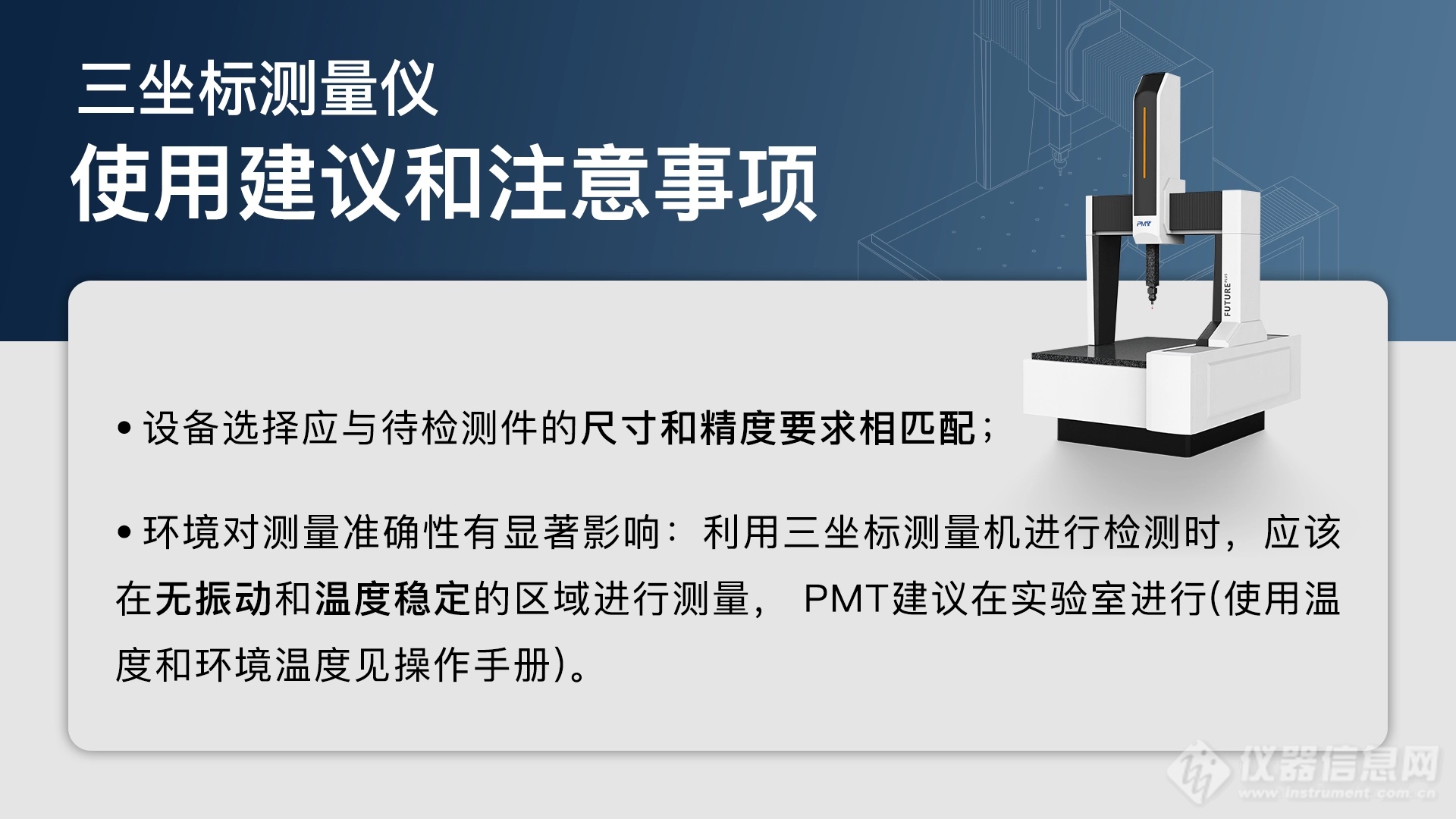

  环境对测量准确性有显著影响：利用三坐标测量机进行仔细的检测时，应该在无振动和温度稳定的区域进行测量， PMT建议在实验室做(使用温度和环境和温度见操作手册)。

  公差评定：基于CAM3 ASME/ISO双标体系的下一代公差控制中枢，准确计算及评定模具的几何尺寸和GD&T形位公差；

  数据调整：通过将实测数据与设计公差对比，进行可视化分析，即时判定模具合格性&进行精准微调（边测边调），直至符合图纸要求；

  批量检测：CAM3的集成化编辑与批量处理模块，能够记录检测步骤驱动PRIME三坐标测量仪，高效完成生产线上大批量的自动化检测；

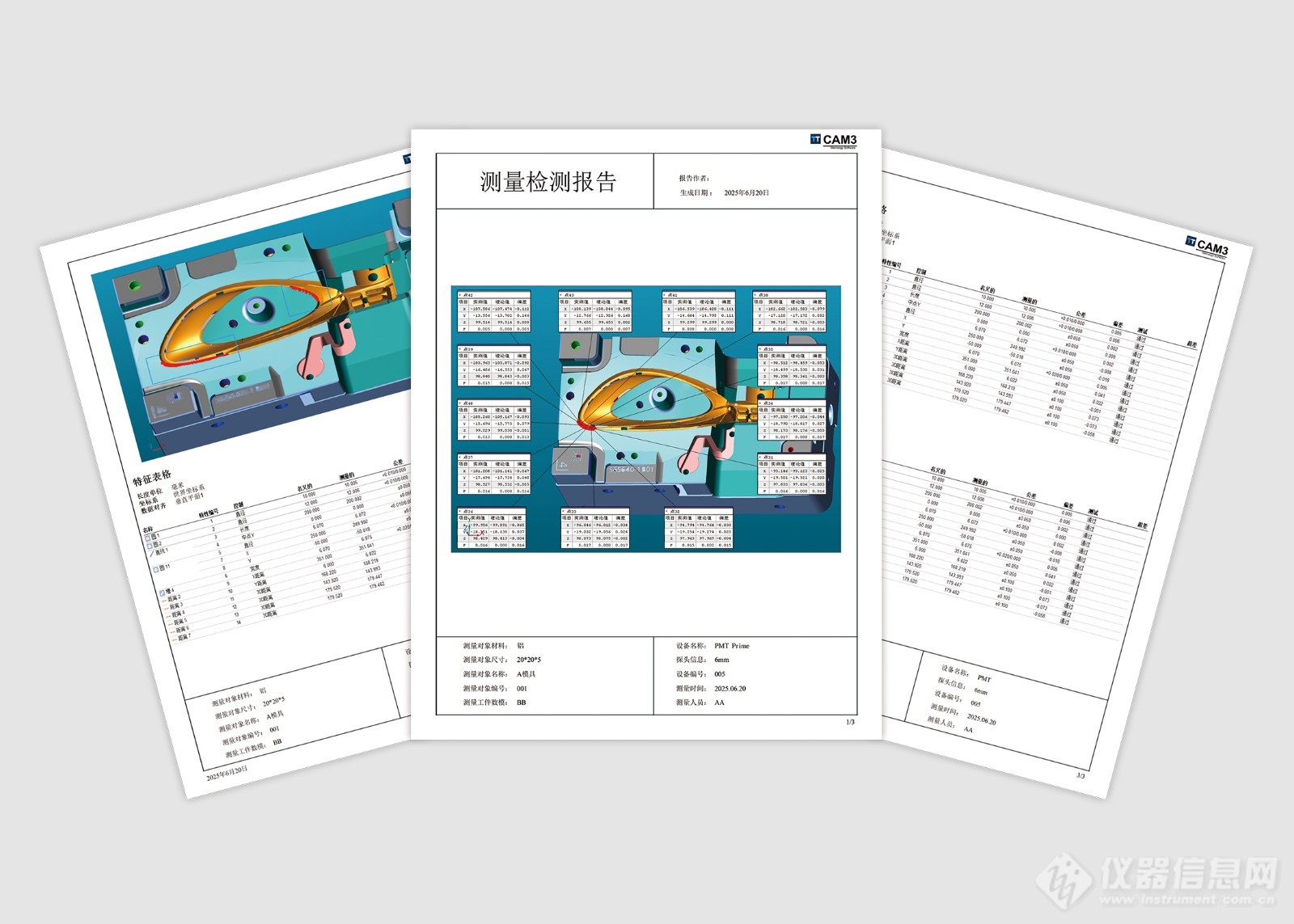

  报告存档：由CAM3生成包含偏差分析的数字报告，支持自定义报告及多种通用的导出格式，存档溯源。

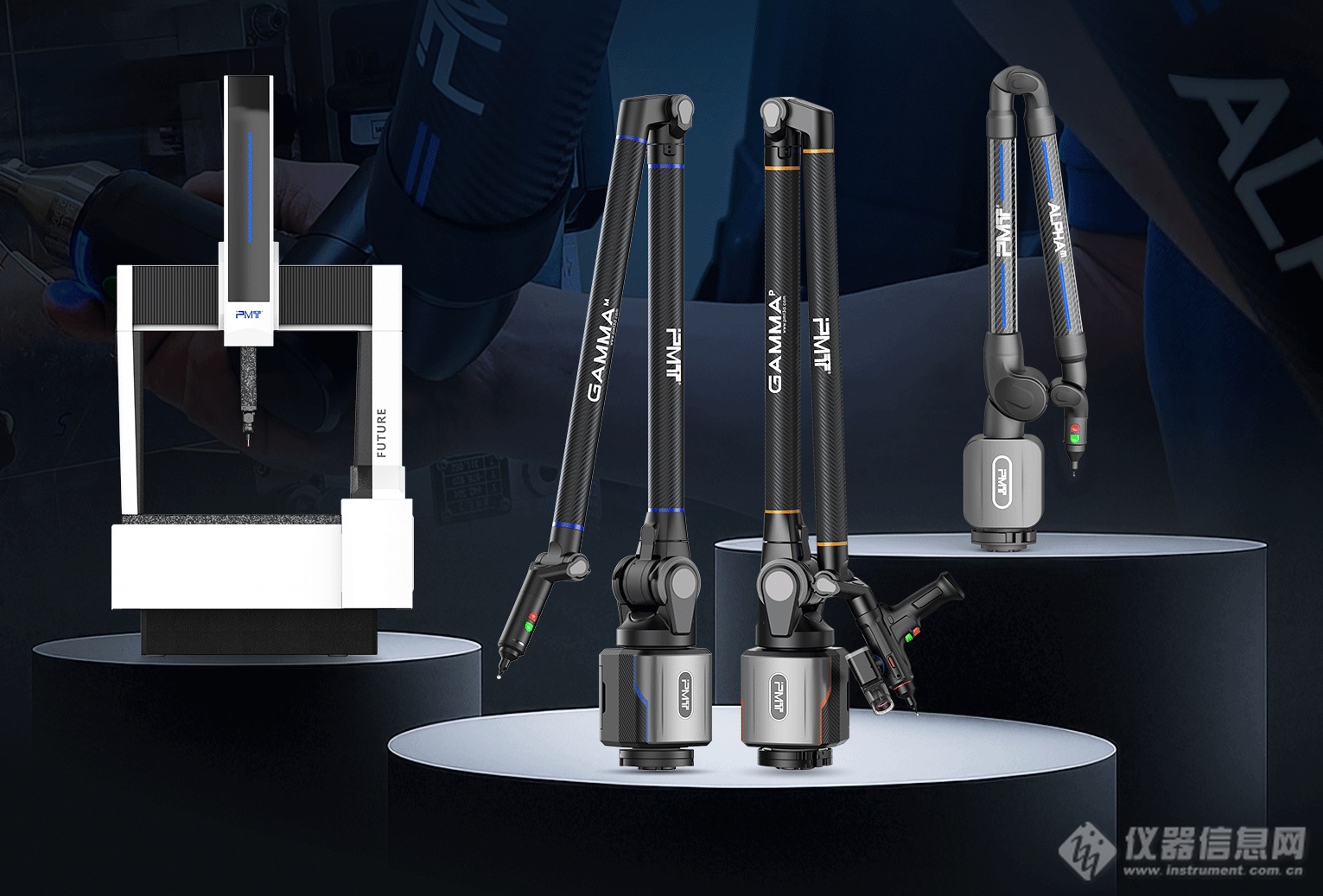

  在全球人机一体化智能系统与工业4.0浪潮的推动下，我国制造业已构建起全域技术生态。在生产制造检验过程中，PMT关节臂与三坐标测量仪，通过技术互补与数据贯通，可为各行各业实现“1+1＞2”的复合价值。

  技术互补：关节臂以便携性为主导，很适合汽车生产加工现场，大尺寸零部件的关键尺寸快速检测。三坐标以超高精度承接发动机缸体、车身装配件等复杂工件的实验室精密复核，二者结合可适配工业测量领域的多数场景。

  数据贯通：基于您需求选择的测量软件，关节臂和三坐标测量仪的检测可形成一体化数据系统，形成完整的质量检验流程，更高效更便捷。

  综上实践证明，PMT硬件系统（关节臂+三坐标测量仪）协同辅以三维测量软件，共同构筑了完整的测量能力。大范围的应用于航空航天、汽车制造等众多领域的现场检测及实验室质量控制环节，为工业生产里的精密测量需求提供了可靠的技术保障。
